PDF 밖에 없는데 AutoCAD에서 어떻게....불러오면 되지 !!

🟦 서론

AutoCAD에서 PDF 파일을 DWG 도면으로 변환하는 방법을 찾고 계신가요?
PDFIMPORT 명령어를 활용하면 PDF 도면을 AutoCAD로 불러오는 것이 가능합니다.
이번 글에서는 PDFIMPORT 사용법과 옵션 설정 방법,
그리고 실무에서 자주 겪는 오류 해결 팁까지 정리하였습니다.



 PDFIMPORT란?

PDFIMPORT는 AutoCAD에서 제공하는 명령어로,
PDF 파일의 도면 데이터를 불러와 DWG 파일로 변환하는 기능입니다.
클라이언트가 준 도면이 PDF 형태이거나,
DWG 원본이 없는 경우 매우 유용하게 사용됩니다.

---

🟦 본론

사용방법은 아주 간단합니다. 아래는 PDFimporter사용 방법입니다.

상세하게 기술할 테니, 이해가 안 되거나 추가적으로 필요한 게 있으면 댓글 달아주세요.

감사합니다.

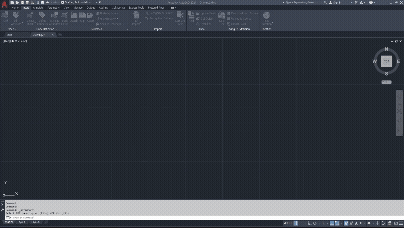

리본메뉴  PDFimport찾기

1. 리본메뉴에서 insert -> PDF import를 눌러 불러오려고 하는 PDF파일을 load 해줍니다.

(한글판 : 삽입 -> PDF 불러오기)

(명령어로는 pdfimport입니다만, 작업화면에 있어야 불러올 수 있어, 일반적으로는 리본메뉴를 사용합니다.)



 PDFIMPORT 설정창 항목별 설명

아래는 PDFIMPORT 명령을 실행했을 때 나타나는 설정창에 대한 상세 설명입니다.(세팅은 아래 이미지와 같이 합니다.)



✅ File name

불러올 PDF 파일을 선택하는 항목입니다.
우측의 [Browse…] 버튼을 클릭하여 파일을 지정합니다.



✅ Page to import

PDF 파일에 여러 페이지가 있을 경우,
불러올 페이지를 선택하는 항목입니다.

1. 페이지 썸네일을 통해 시각적으로 선택할 수 있습니다.

2. 다중 페이지를 하나씩 따로 불러오는 방식입니다.



✅ Location

PDF 도면을 도면 위에 어떻게 배치할지를 설정하는 항목입니다.

항목설명

Specify insertion point on-screen	직접 위치를 클릭하여 삽입할 수 있습니다.
Scale	도면의 삽입 배율을 조정합니다 (기본값: 1).
Rotation	도면을 삽입할 때 회전할 각도를 설정합니다 (기본값: 0).



✅ PDF data to import

PDF에서 어떤 데이터를 가져올지를 결정하는 핵심 항목입니다.

항목설명

Vector geometry	PDF에 포함된 선, 도형 등 벡터 요소를 가져옵니다. 반드시 체크해야 합니다.
Solid fills	면 채우기 요소를 가져옵니다. 건축 도면에서 유용할 수 있습니다.
TrueType text	텍스트를 문자 객체로 변환하여 불러옵니다.
Raster images	스캔 이미지 등의 비트맵 데이터를 불러옵니다. (보통 체크하지 않습니다.)

📌 스캔된 PDF는 벡터가 아니기 때문에 Vector geometry로도 선을 인식하지 못합니다.



✅ Layers

불러온 객체들이 어떤 레이어로 들어갈지 결정하는 옵션입니다.

항목설명

Use PDF layers	PDF에 설정된 기존 레이어 구조를 유지합니다. (추천)
Create object layers	객체 유형별로 새 레이어를 생성합니다.
Current layer	현재 활성화된 레이어로 모든 객체가 삽입됩니다.

✅ Import options

가져온 도면의 정리 방식과 표현 방식을 설정할 수 있습니다.

항목설명

Import as block	전체 객체를 하나의 블록으로 묶어서 가져옵니다. 블록 해제가 필요할 수 있습니다.
Join line and arc segments	잘려 있는 선이나 호를 자동으로 연결해줍니다.
Convert solid fills to hatches	채워진 면을 해치(Hatch)로 변환합니다.
Apply lineweight properties	PDF에 설정된 선 굵기를 그대로 적용합니다.
Infer linetypes from collinear dashes	점선이나 파선을 선 종류로 자동 인식합니다.

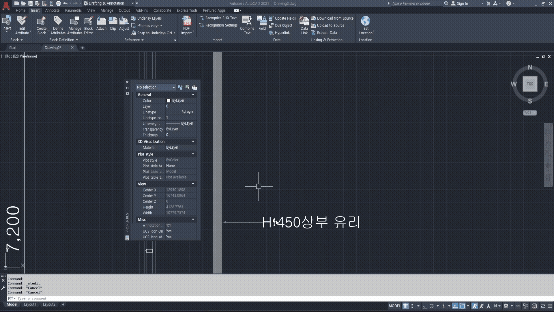

 PDFIMPORT

importer로 불러오고나면 block의 상태로 불러와지게 됩니다.

properties창을 보면 block으로 나오는 것을 확인할 수 있습니다.

명령어 x (explode명령)로 block을 해체하면 개별 편집이 가능해집니다.

텍스트는 편집할 수 있는 Mtext의 형태로 불러와집니다.



★ 실무 활용 팁 ★

- PDF를 가져올 때는 페이지 분할과 벡터 여부 확인이 중요합니다.

- 스캔본은 텍스트 인식을 못합니다. 이 때는 vector인지를 먼저 확인해야 한다는 것을 잊지 마세요.

- Import as block은 확인용일 때 유용하지만, 편집을 위해선 UNBLOCK 작업이 필요합니다.(Explode 명령어: x)

- 글자가 깨질 경우에는 TrueType text 옵션을 꼭 체크하고, 폰트 문제 시 대체 폰트를 설치해 주는 것이 좋습니다.

---

🟦 결론

AutoCAD의 PDFIMPORT 기능을 활용하면
DWG 원본이 없는 PDF 도면도 손쉽게 가져와 작업할 수 있습니다.

설정 항목이 많아 보이지만, 각 항목의 의미만 이해하고 나면
효율적이고 깔끔한 도면 변환이 가능합니다.

PDF도면을 작업에 활용할 일이 많다면
이번 기회에 PDFIMPORT 설정 방법을 제대로 익혀두시기 바랍니다.
