서론

가구 작업을 할 경우, 모서리가 둥글게 깎여 있는 형태를 표현하기 애매했을 겁니다. 루비가 없다면 Follow me를 활용한 모양 작도를 해야 하는데, 이게 만만치 않은 작업으로 보입니다. 그래서 RoundCorner를 사용하게 되는데 이에 필요한 내용들을 먼저 올려드리고, 넘어가도록 하겠습니다.

참고링크

스케치업 루비 설치(sketchup ruby) - 설치 사이트, 설치방법

Fredo6 관련 필수 루비 - Libfredo6



본론



Ruby - RoundCorner 설치 전 필수 사항 - Libfredo6

 RoundCorner를 사용함에 있어, Libfredo6를 깔지 않으면 Sketchup 시작 시, 오류메시지가 뜨고, 루비는 활성화되지 않으므로 꼭 Libfredo6을 먼저 깔고 까는 것을 권장합니다.

Fredo6 관련 필수 루비 - Libfredo6





Ruby - RoundCorner 설치파일

 해당 설치파일은 SketchUcation에서도 제공되고 있습니다. 회원가입을 한 후, 사용하시는 것도 좋을 것 같습니다. 해당파일은 <.rbz> 형식으로 지원됩니다. 또한 해당 파일의 버전은 14.2a 버전으로 스케치업2017이상에서 호환된다는 점 기억해 두시는 게 좋을 것 같습니다.

RoundCorner.rbz

0.29MB





Ruby - RoundCorner 사용방법

라운드코너는 총 3개의 아이콘으로 이루어져 있고, 각각의 아이콘모양대로 모델링이 이루어집니다.

1. RoundCorner - 선택한 모서리들을 둥글게 자릅니다.
2. SharpCorner - 모서리를 둥글게 깎지만 꼭짓점에서는 삼각형의 꼭짓점으로 만나게 만들어줍니다.
3. Bevel - 모서리를 깎습니다. 둥근 형태가 아닌 사선으로 치는 형태로 작도됩니다.

RoundCorner

SharpCorner

Bevel

 RoundCorner 묶음이 아닌 상태에서 면을 잡고 명령을 실행하는 방식입니다. 이때 숙지하고 작업해야 하는 사항들을 순서대로 알아보도록 하겠습니다.

면선택 -> 버튼 클릭 -> offset size 확인 -> 적용할 때는 enter를 누른다

offset -깎이는 사이즈 / Seg.- 깎이는 선의 갯수

 작업 시, 확인해야 하는 것은 면을 선택했을 때, 빨간색 주황색으로 뜨는 라인은 선택되어 있다는 표시, 초록색으로 뜨는 부분은 옵셋 된 사이즈를 의미합니다. 이때는 옵셋 사이즈, 라인의 개수를 확인해야 합니다. 옵셋 사이즈별로 깎이는 사이즈가 달라지고, 라인의 개수에 따라 모서리 디테일이 달라집니다.



offset size를 다르게 했을 때의 모양

Seg.를 다르게 줬을 때의 모양



Ruby - RoundCorner 사용 시 오류

모서리 R값을 잘못 조절했을 경우 모델이 터지는 경우가 간혹 있습니다. 이럴 때는 오류메시지가 뜨는 것을 확인할 수 있어서 체크하기가 쉽습니다. 또한, 터지는 면에서는 모서리의 가운데에 주황색 점이 생깁니다. 이 두 가지가 확인된다면 대처는 R값을 줄이는 방법을 생각하셔야 합니다.

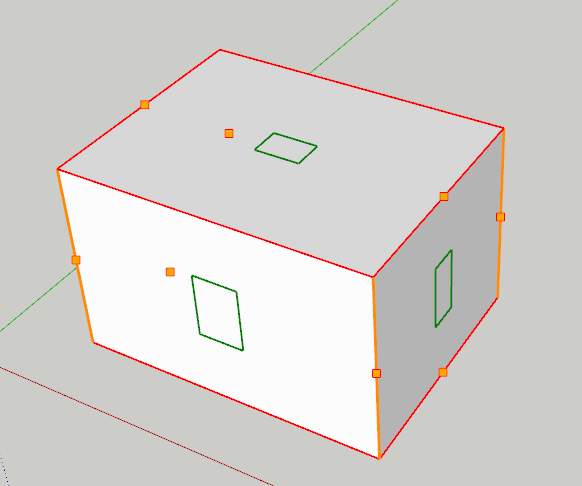

모서리에 생기는 주황색 점

적어도 16개의 중복이 있습니다. OFFSET을 줄이는 것을 고려해 보십시오. 명령을 확인하시나요?

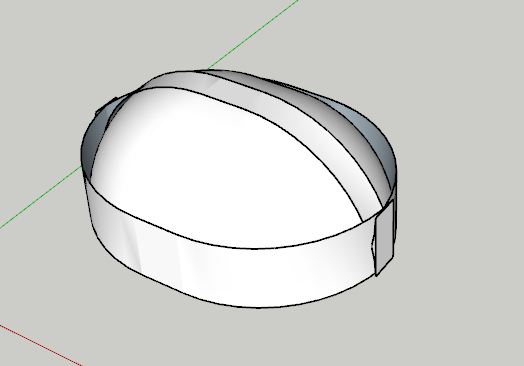

실행 후 결과물 - offset이 넘어가 수정이 불가능한 상태



결론

오늘의 포스팅은 여기까지입니다.

궁금한 점은 댓글 부탁드립니다.

감사합니다 :D
