AutoCAD 2024 다각형의 개념(Rectang, Polygon)

목차



서론

시작하는 말

본론

 Object와 Geometry

 Rectang 명령

 Polygon 명령

결론

맺음말





서론

 그리기 명령에는 개별 객체를 그리는 명령, 묶음 객체를 그리는 명령, 편집 명령으로 구분할 수 있습니다. 개별 객체를 그리는 것은 Line, Circle과 같은 명령이 되겠고, 묶음 객체 그리는 명령은 오늘 포스팅과 같은 사각형과 다각형 명령이 되겠습니다. 편집 명령은 move, copy와 같이 기존 객체를 수정, 편집, 이동하는 명령으로 이해하면 좋을 것 같습니다.

 그러면 다각형을 그리는 명령으로 시작해 보도록 하겠습니다.







본론

Object와 Geometry

 작도 프로그램에는 Object와 Geometry라는 개념이 있는데, 직역은 간단합니다. [객체와 기하학]이라는 뜻을 가지고 있지만 쉽게 생각하는 것이 가장 좋습니다.



 OBJECT : 개별 특성을 가지는 객체
 GEOMETRY : 묶음 특성을 가지는 객체



 그러면 개별 객체의 특성과 묶음 객체의 특성은 어떤 부분이 차이가 있을까요?

 개별 객체는 개념 그대로 개별적인 특성값을 가지기 때문에 하나의 선, 하나의 원, 하나의 호와 같은 개념으로 접근이 가능합니다. 묶음 객체의 특성은 연결된 객체를 한 번에 라는 개념으로 활용되기 때문에 개별적으로 편집을 하고 싶다면 해체가 필요합니다.



 위의 이미지를 참고하시다시피, 선을 선택했을 때를 확인할 수 있습니다. 묶음 객체는 한 라인을 선택해도 묶음으로 선택되고, 개별객체는 선 개별하나의 객체가 선택되는 것을 체크할 수 있습니다.

 또한 Osnap에서도 특이사항이 있습니다.  GEOMETRY 상태일 경우,  GEOMETRY CENTER SNAP을 잡을 수 있어, 편집상의 특이점이 발생하게 됩니다.







Rectang 명령

 Rectang : 직사각형    /    명령어 : rec



 Rectang은 직사각형을 그리는 명령입니다. 이 때는 상대 좌표값을 입력하는 것으로 작업이 가능하고, 묶음인 상태로 작업되기 때문에 작도 기준은 Geometry라고 보면 쉽게 접근이 가능합니다.

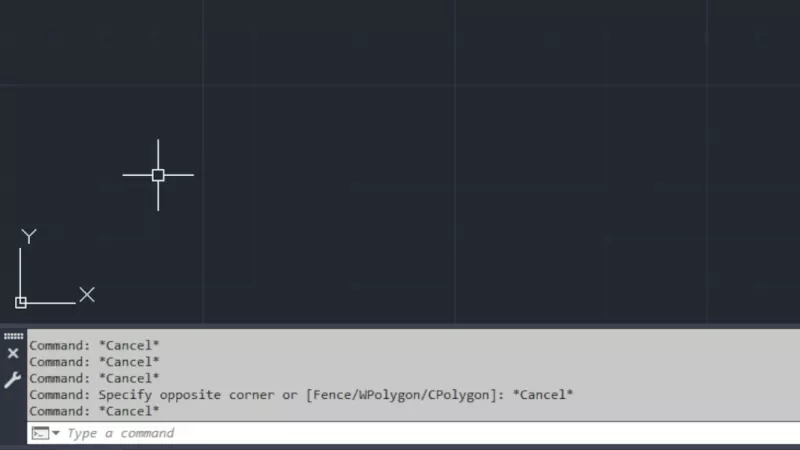

[rec 명령]을 주면 위와 같이 뜨게 됩니다. Rectang명령 후에는 여러 부가 명령을 사용할 수 있는데 개인적으로는 크게 사용하지 않는 편이라 굳이 다루지 않고 넘어가겠습니다. Rec 명령을 실행하는 순서는 REC -> 첫 번째 코너점 클릭 -> 두 번째 코너점 입력 순으로 가면 됩니다.

 이 때, 첫 번째 코너점은 임의의 절대 좌표이기 때문에 시트상에서 클릭을 하는 개념이고, 두 번째 코너점은 X, Y값을 입력함으로써 그려주는 개념으로 인지하는 것이 좋습니다.









Polygon 명령

Polygon : 다각형    /     명령어 : POL



 Polygon도 Rectang과 마찬가지로 묶음 명령으로 작도되는 것은 마찬가지지만 유의해야 하는 사항이 있습니다. 그리는 방법이 2가지로 나뉘는데 이때, Center로부터 작도한다와 한 선분의 길이값을 입력한다로 나뉘게 됩니다. 한 선분의 길이값을 입력한다의 개념은 곧 정다각형을 그리는 개념으로 이어지게 됩니다.



 다각형 명령은 위와 같은 단계로 이루어지게 됩니다. Pol 명령 실행 후, 다각형의 선분 개수를 입력합니다. 그 다음 Center위치를 잡아주고, 옵션을 선택하게 되는데 이때는 두 가지의 옵션이 뜨게 됩니다.

 Inscribed in Circle : 원에 내접
 Circunscribed about Circle : 원에 외접









결론

오늘의 포스팅은 여기까지입니다.

궁금한 점은 댓글 부탁드립니다.

감사합니다 :D
