Revit 2024_건축 템플릿 - Level 작성 하기

목차



서론

시작하는 말 - 참고링크



본론

레벨 작성

도면 불러오기

3d 확인하기



결론

맺음말





서론

그리드(Grid)는 평면상에서의 기준선을 작업하는 것이기 때문에 ( X, Y ) 축에서의 작업값을 의미합니다. 기준을 그린다는 것은 그리드와 동일하지만 Z축값을 맞춘다는 개념, 또는 높이값을 셋팅한다는 개념으로 레벨(Level)을 셋팅한다고 생각하면 좋을 것 같습니다. Grid는 X,Y축 작업이기 때문에 평면상의 작업으로서 [평면도]에서 작업하는 것이 맞습니다. Level은 Z축 작업이기 때문에 입면상의 작업으로서 [입면도]에서 하는 것이 맞습니다. 이 개념만 간단히 잡고 간다면 크게 어려울 것이 없을 것으로 보입니다.

 아래는 참고 사이트 입니다. 확인해 보시고 작업하는 것을 추천합니다.

 X,Y 기준 셋팅 -> grid -> 평면에서 작업

 Z 기준 셋팅 -> Level -> 입면에서 작업





'REVIT/기본모델링' 카테고리의 글 목록



Revit2024 기초 _건축 템플릿 - grid 작성



본론

레벨 작성

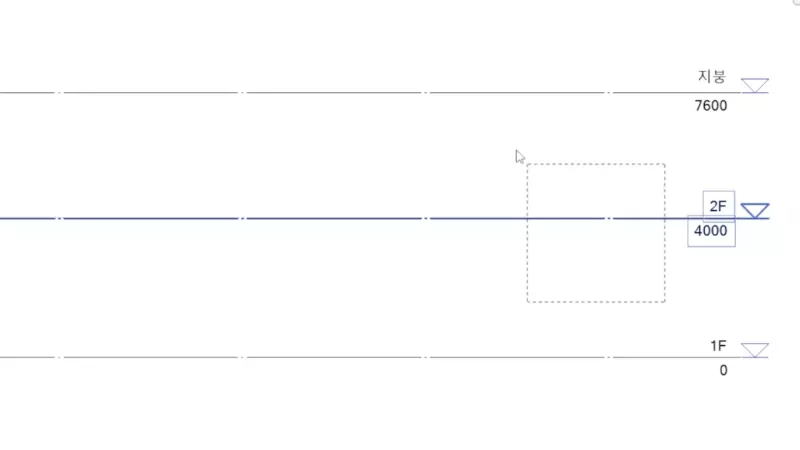

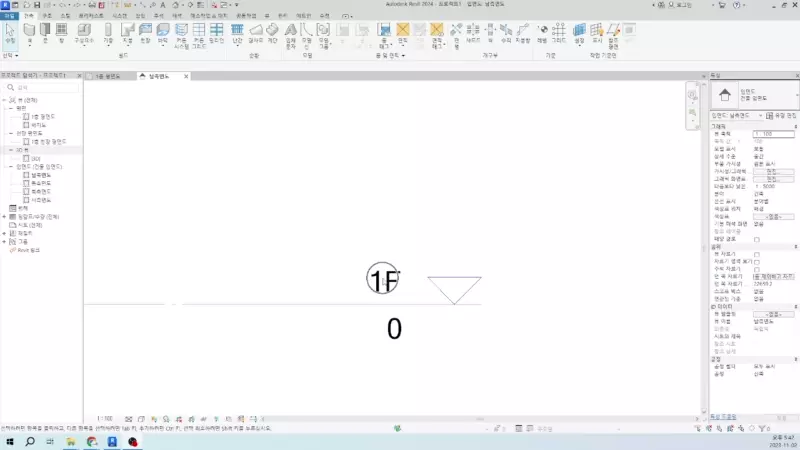

 레벨을 작성하기 위해서는 입면도를 활성화시켜두고 작업하는 것이 좋습니다. 입면도는 남, 동, 북, 서 4개 중 아무거나 활성화해도 좋습니다. 기본적으로 1F, 2F, 지붕 순으로 나열되어 있습니다. 이중 1F만 남기고, 삭제하면 메시지가 뜨는데 닫아주도록 합니다.

※ 메세지 내용 : 연관된 도면을 같이 삭제한다는 내용입니다. 같이 삭제해야 헷갈리지 않습니다. ※

작업 후, 레벨을 그냥 설치하게 되면, 층수에 대한 내용이 아래와 같이 나옵니다.(복사 명령 CO / 배열 명령 : AR)

1F설정 후, 다음 레벨 설정 시 작업 형태

위와 같이 복사해서 배치하게 되면 다음 층인 2F가 아니라 2G로 나오는 것을 확인할 수 있습니다. 작업특성상 불필요한 작업을 줄이고자 한다면, 1F -> F1으로 변경하는 것이 조금 더 좋아 보입니다. 개인적인 취향이니, 원하지 않는 분들은 따라 하지 않으셔도 좋습니다.





도면 불러오기

복사된 레벨은 도면이 없다

 레벨을 설치하는 것까지는 문제가 되지 않지만 레벨 설치 후 복사 혹은 배열복사를 한 경우, 프로젝트 탐색기에 도면이 모두 불러와지지 않는 경우가 있습니다. 이 때는 도면을 추가해 줘야하는데, 방법은 아래와 같습니다.



뷰탭 -> 평면도 -> 평면도 / 반사된 천장평면도 / 구조 평면 도면을 모두 선택해서 로드합니다.

모두 추가된 상태



3d 확인하기

최종적으로 3d에서 레벨이 잘 적용되었는지 확인합니다.



결론

오늘은 여기까지 입니다.

궁금하신 사항은 댓글 부탁드립니다.

감사합니다:D
