Revit 2024 - 구조 기둥과 건축기둥

목차



서론

시작하는 말 - 참고링크



본론

구조기둥 - 설치

건축기둥 - 설치

유형 편집 및 패밀리 로드



결론

맺음말





서론

앞서, 기준 작성에 대해 알아봤습니다. 기둥 슬라브 구조(Don-inno system)로 작성되는 형태의 건물에서는 기둥의 간격을 근거로 그리드를 작성한 뒤, 작업하는 방식도 있습니다. 벽식 구조에서는 벽을 작성하는 것이 우선시 되겠지만 이번 포스팅에서는 기둥을 배치한 뒤, 벽과의 연관성은 어떻게 되는지를 살펴보도록 하겠습니다.





참고링크

Revit2024 기초 _건축 템플릿 - grid 작성







본론

 건축 템플릿에서의 설계는 구조와 건축으로 나뉩니다. 구조는 뼈대, 건축은 살이라고 보면 간편할 것 같습니다. 구조를 기초로 작성을 하고, 마감을 건축으로 한다는 개념으로 접근하면 추후 서류 정리에서도 유리할 것으로 보여집니다.





---

구조기둥 - 설치 및 유형

구조 기둥은 구조 -> 기둥으로 선택이 가능하고, 건축 -> 기둥 -> 구조기둥으로도 선택이 가능합니다.



 구조 기둥은 수직 기둥과 경사 기둥을 작성할 수 있습니다. 이 때, 경사기둥은 레벨별 위치를 따로 작성해줘야한다는 점만 기억해 두고, 수직기둥으로 작성하는 것을 살펴보도록 하겠습니다.

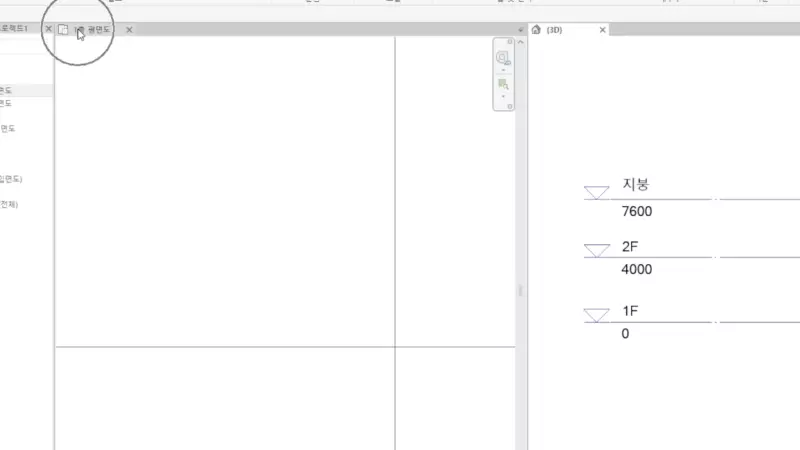

 수직 기둥으로 작성할 경우, 하나씩 설치하는 것이 일반적인 경우로 생각될 수 있지만, 그렇지 않습니다. 그리드를 먼저 설치 했다면 그리드에 맞춰 수직 기둥을 먼저 나열하는 방식을 사용하는 것이 편리합니다. 일단 설치하는 것은 크게 어렵지 않습니다. 그리드 교차점에 클릭을 하는 방식을 사용하면 됩니다. 구조기둥의 경우, 깊이 값을 기본으로 설정하고 있기 때문에 구조 평면이 아닌 평면도면에 작성할 경우 보이지 않는다는 메시지가 뜨게 됩니다.



구조 기둥을 설치할 경우 두가지를 기억해 두면 좋습니다.

1. 구조 평면에서 작성합니다.
2. 깊이 -> 높이 설정 변경 후 작성합니다.
3. 그리드에서를 선택한 뒤, 한번에 작성할 수 있도록 합니다.



위의 내용을 기억하고 작성하면 보다 편리하게 작업할 수 있습니다



---



건축기둥 - 설치 및 유형

건축 기둥은 구조 기둥과 다른게 크게 없습니다. 다만 다른 것이 있다면 아래와 같습니다.

1. 평면 도면에서 작성합니다.
2. 기본 높이값으로 설정되어 있기 때문에 구속조건만 확인합니다.
3. 그리드에서 작성은 불가능합니다.

 위에 설명한 바와 같이 뼈대에 살을 입힌다는 생각으로 작업하는 것이 좋습니다.







---



유형 편집 및 패밀리 로드

 유형편집을 할 경우 꼭 기억해야할 것은 아래와 같습니다.

1. 사이즈만 바뀌는 것도 무조건 복제합니다.
2. 복제한 뒤에 이름을 먼저 설정합니다.
3. 이름 설정 후, 이름에 맞춰 사이즈를 기입합니다.
4. 사이즈가 추후 수정되어야 한다면 이름을 먼저 바꾸고 사이즈를 바꾸도록 합니다.







---





결론

오늘은 여기까지입니다.

궁금한 점은 댓글 부탁드립니다.

감사합니다:D
